Boccole composite in PTFE
Cuscinetti a strisciamento esenti da manutenzione con supporto in acciaio e strato di scorrimento in PTFE: la boccola di tipo DU. Un nastro di acciaio porta uno strato di bronzo poroso sinterizzato, impregnato e ricoperto di PTFE e lubrificanti solidi, avvolto in boccole cilindriche, flangiate, ralle reggispinta e nastri. Niente grasso, niente olio, nessuna manutenzione, da −195 a +280 °C.
- 250 N/mm²Carico statico
- 2 m/sVelocità a secco
- −195 – 280 °CTemperatura di esercizio
- 0,02–0,20Coefficiente d’attrito
Una boccola composita in PTFE è un cuscinetto a strisciamento metallo-polimero avvolto da nastro. Il supporto in acciaio dà resistenza e tiene il montaggio con interferenza; lo strato intermedio in bronzo poroso lega il PTFE e smaltisce il calore; lo strato di scorrimento a base PTFE, spesso pochi centesimi di millimetro, trasferisce sull’albero un film a basso attrito e non ha bisogno di alcun lubrificante.
- JBM-10: supporto in acciaio a basso tenore di carbonio · bronzo sinterizzato · strato di scorrimento in PTFE con lubrificanti solidi
- Carico statico 250 N/mm², 140 N/mm² a bassa velocità, 60 N/mm² in rotazione o oscillazione
- Velocità di scorrimento a secco 2 m/s (oltre 3 m/s con lubrificazione liquida); fattore PV 1,8 continuo / 3,6 intermittente N/mm²·m/s a secco
- Temperatura di esercizio da −195 a +280 °C; attrito 0,02–0,20
- Supporto in bronzo (JBM-1B) e in acciaio inox 304 / 316 / 316L (JBM-1S) per ambienti corrosivi; strati di scorrimento senza piombo disponibili
Le varianti JBM-10
Un solo strato di scorrimento, diversi supporti e forme. Il supporto si sceglie in base all’ambiente, la forma in base alla sede.
JBM-10 · supporto in acciaio
La boccola standard di tipo DU: supporto in acciaio a basso tenore di carbonio, ramato o stagnato contro la corrosione.
Standard

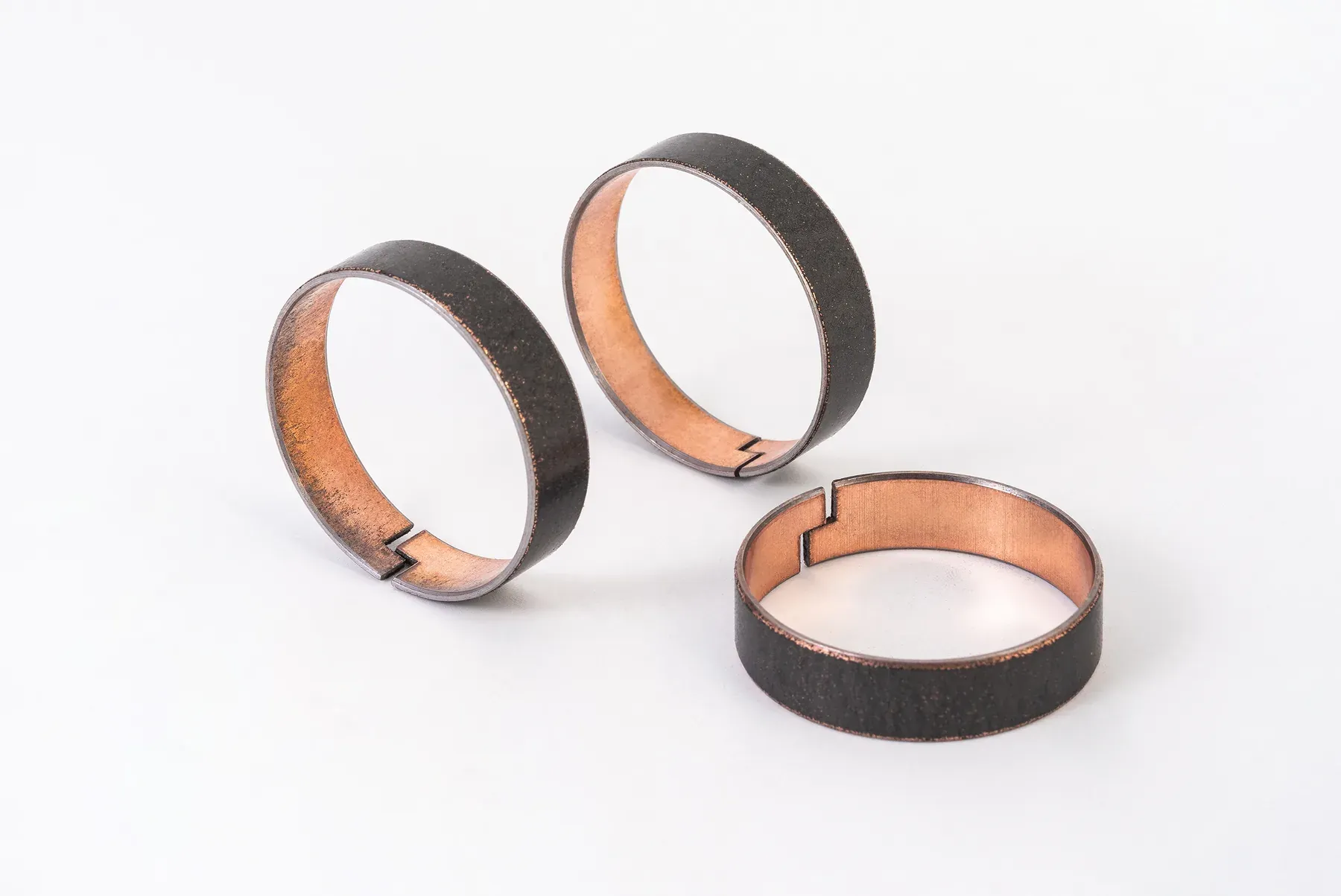

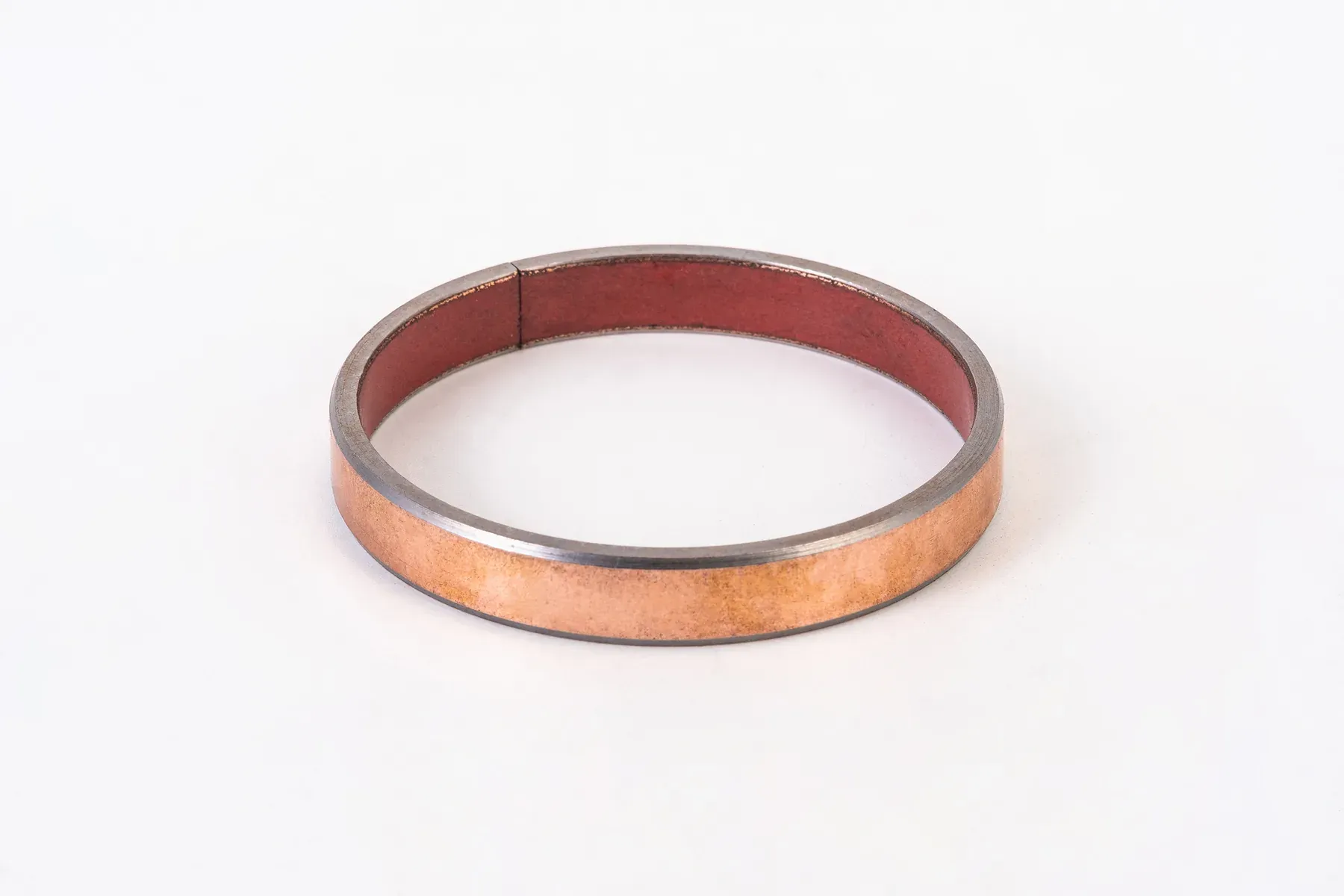

JBM-1B · supporto in bronzo
Supporto in bronzo massiccio per ambienti corrosivi o umidi e strato di scorrimento senza piombo.
Corrosione

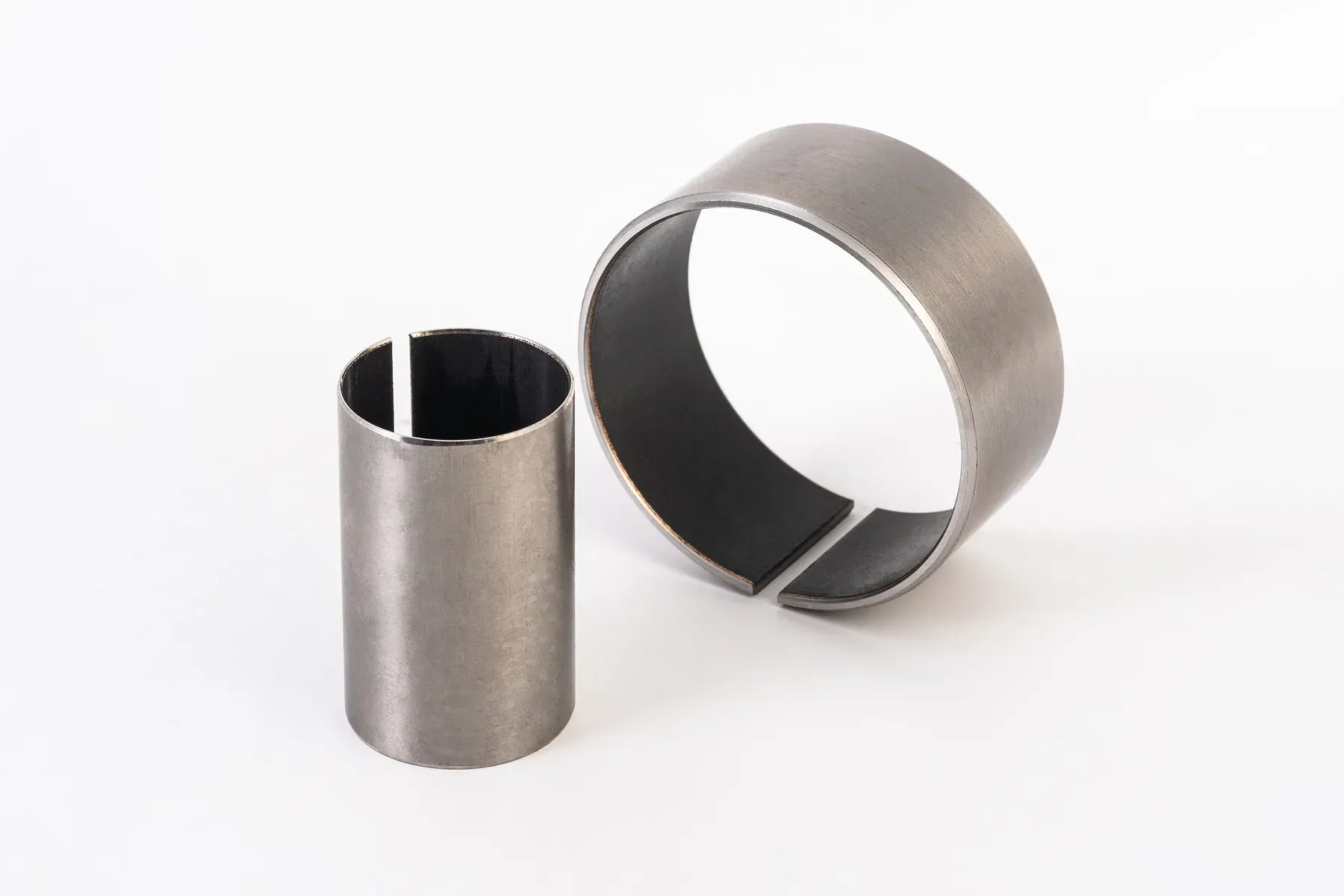

JBM-1S · supporto in acciaio inox
Supporto in 304, 316 o 316L per macchine alimentari, chimiche e nautiche.
Inox
JBM-1T / 1D · pompe e cilindri
Boccole per pompe a ingranaggi e cilindri idraulici che lavorano immerse nel fluido di lavoro.
Lubrificate dal fluido

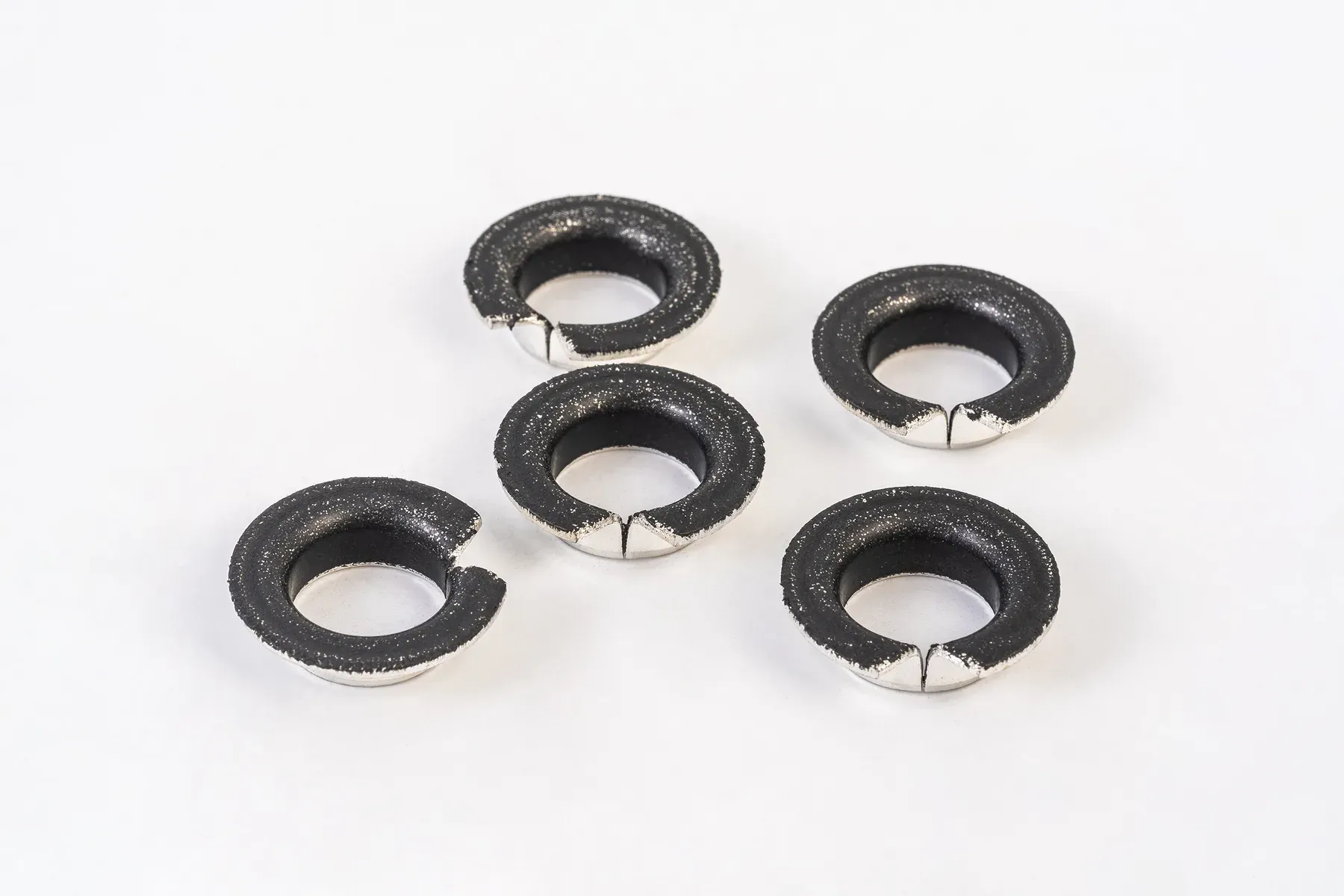

Flangiate, ralle, nastri
Boccole flangiate JBM-10F, ralle reggispinta 10WC e nastri / piastre 10SP.
Forme
Tre strati e il compito di ciascuno
Il supporto in acciaio dà alla boccola resistenza e interferenza ed è protetto dalla corrosione con un riporto galvanico. Lo strato di bronzo poroso sinterizzato, di qualche decimo di millimetro, è legato all’acciaio e impregnato con il compound di PTFE: ancora meccanicamente lo strato di scorrimento e conduce il calore d’attrito verso la sede. Lo strato di scorrimento in PTFE con lubrificanti solidi, pochi centesimi di millimetro sopra il bronzo, è quello su cui gira l’albero: durante il rodaggio trasferisce un film sottile sull’albero e da quel momento sono due superfici di PTFE a scorrere l’una sull’altra. Gli spessori degli strati sono riportati sul disegno di ogni pezzo.
Poiché lo strato di scorrimento è sottile, il percorso del carico è corto e rigido e la boccola sopporta un carico molto superiore a quello di una boccola in plastica massiccia della stessa misura. Per lo stesso motivo non può essere ripresa alla macchina: la boccola è finita a misura prima del montaggio e il foro raggiunge la quota di funzionamento una volta piantata in una sede H7.
Limiti di esercizio
I valori qui sotto sono i limiti della serie principale JBM-10. Ognuno è un limite a sé: una boccola può lavorare al carico statico massimo oppure alla velocità massima, non a entrambi, ed è il fattore PV a legarli. Il servizio continuo a secco si dimensiona sul valore di PV più basso; il valore più alto vale per il funzionamento intermittente.
| Parametro | Unità | JBM-10 |
|---|---|---|
| Carico statico massimo | N/mm² | 250 |
| Carico massimo, bassa velocità | N/mm² | 140 |
| Carico massimo, rotazione / oscillazione | N/mm² | 60 |
| Velocità di scorrimento massima, a secco | m/s | 2 |
| Velocità di scorrimento massima, lubrificazione liquida | m/s | > 3 |
| Fattore PV, continuo a secco | N/mm²·m/s | 1,8 |
| Fattore PV, intermittente a secco | N/mm²·m/s | 3,6 |
| Temperatura di esercizio | °C | −195 a +280 |
| Coefficiente d’attrito | — | 0,02–0,20 |
| Conducibilità termica | W/(m·K) | 42 |
| Dilatazione termica lineare | K⁻¹ | 11 × 10⁻⁶ |
Valori di riferimento della serie principale; non sono raggiungibili contemporaneamente e non valgono automaticamente per ogni variante o misura speciale.
Albero, sede e accoppiamenti
Lo strato di scorrimento è sottile, quindi la finitura dell’albero conta più che per qualsiasi boccola in bronzo. La raccomandazione generale per le boccole di tipo DU è un albero in acciaio, temprato dove il carico lo consente, rettificato a circa Ra 0,2–0,4 µm: un albero più ruvido abrade il film di PTFE, uno molto più liscio non lo trattiene. Cromo duro e acciaio inox danno buoni risultati; evitate alberi teneri, ruvidi o soggetti a corrosione. La specifica dell’albero viene confermata con il preventivo.
Le boccole cilindriche sono fornite secondo la serie dimensionale ISO 3547: diametro esterno maggiorato per il montaggio con interferenza in una sede H7, foro che si chiude al gioco di funzionamento dopo il piantaggio. Alle alte temperature si aggiunge al gioco la dilatazione termica di sede e albero. Proteggete la boccola dalla polvere abrasiva con una tenuta: la sabbia inglobata nel PTFE riga l’albero.
A secco, oppure lubrificate dal fluido di lavoro
La JBM-10 è progettata per lavorare a secco e in servizio normale non ricava alcun vantaggio dal grasso, che può anzi trattenere lo sporco contro lo strato di scorrimento. Dove la boccola si trova comunque immersa in un fluido, come nelle pompe a ingranaggi e nei cilindri idraulici, il fluido la lubrifica e la raffredda e il limite di velocità sale oltre i 3 m/s. La variante per pompe JBM-1T e quella per cilindri JBM-1D sono la boccola standard con supporto e finitura scelti per quel fluido.

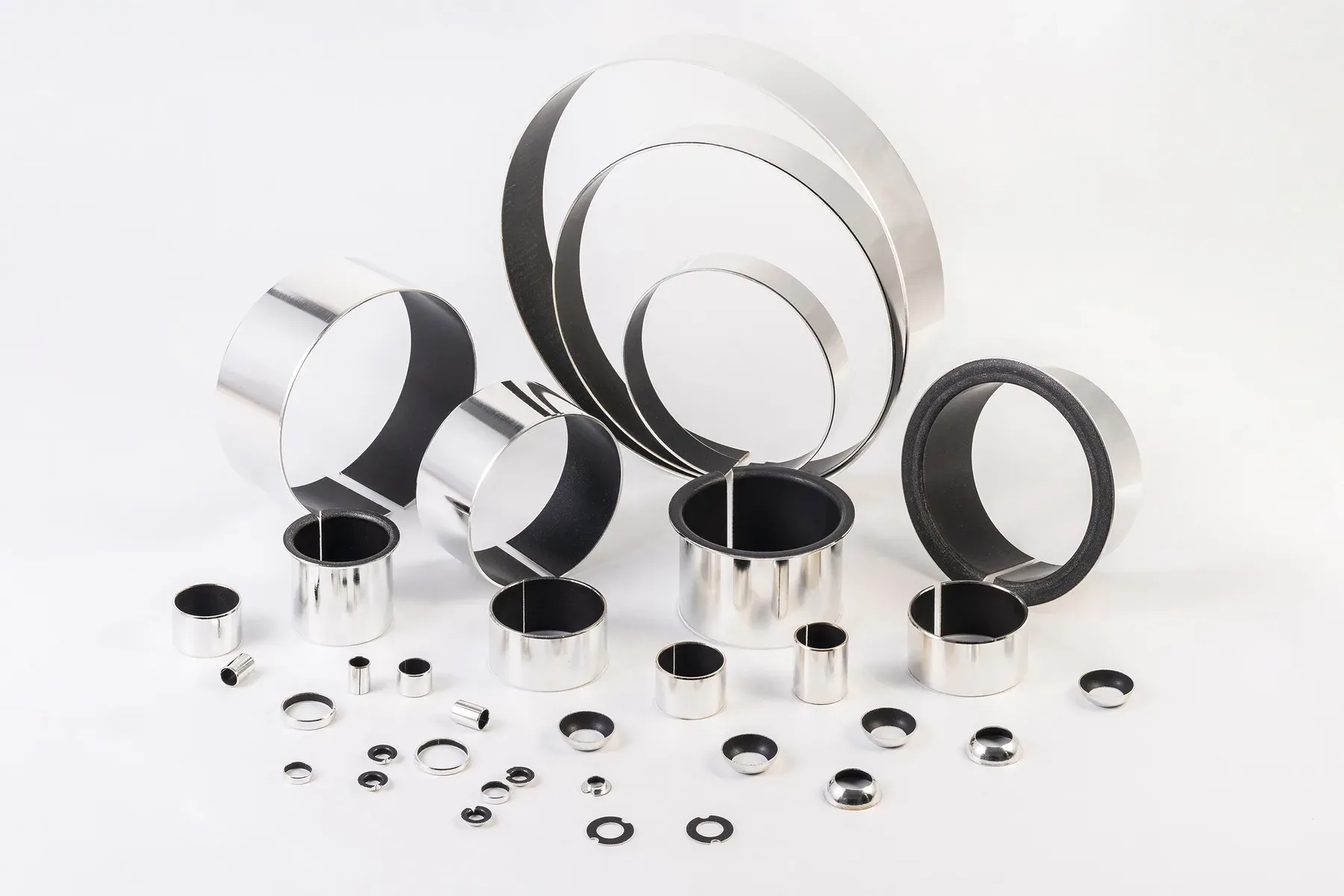

Dimensioni e forme
Boccole cilindriche, flangiate (10F), ralle reggispinta (10WC) e nastri o piastre (10SP) seguono la serie metrica ISO 3547; misure in pollici e forme speciali si producono a disegno. Il nastro viene avvolto, quindi un nuovo diametro è una questione di attrezzatura, non di lavorazione: le misure standard sono rapide, gli speciali richiedono un lotto.
La tabella dimensionale delle boccole in PTFE elenca la serie metrica con spessore di parete e gioco dopo il montaggio.
Cosa indicare nella richiesta
Con queste sei informazioni quotiamo entro 12 ore.
Dimensioni
Diametro dell’albero, foro della sede e lunghezza, oppure il riferimento ISO 3547 o il disegno.
Carico e moto
Forza radiale e assiale; rotazione, oscillazione o moto lineare; velocità o frequenza; ciclo di lavoro.
Ambiente
Temperatura, polvere, acqua, agenti chimici, fluido in cui lavora la boccola.
Albero
Materiale, durezza, finitura e rivestimento.
Supporto
Acciaio, bronzo o inox; eventuale requisito senza piombo.
Quantità
Campione, lotto e fabbisogno annuo. I campioni sono gratuiti; nessun minimo d’ordine.
Dove si usano le boccole composite in PTFE
Snodi e guide esenti da manutenzione a velocità bassa o moderata, in ogni settore.
Domande frequenti
Che cos’è una boccola in PTFE?
Un cuscinetto a strisciamento con supporto in acciaio e strato di scorrimento in PTFE legato tramite uno strato intermedio di bronzo poroso. È la boccola di tipo DU, o metallo-polimero: esente da manutenzione, funzionamento a secco, 250 N/mm² di carico statico, da −195 a +280 °C.
Le boccole in PTFE vanno lubrificate?
No. Lo strato in PTFE trasferisce un film sull’albero e lavora a secco. In pompe e cilindri è il fluido di lavoro a lubrificarle, alzando il limite di velocità. Il grasso non serve e può intrappolare lo sporco.
A che velocità può lavorare una boccola composita in PTFE?
2 m/s a secco e oltre 3 m/s con lubrificazione liquida, entro il limite del fattore PV di 1,8 N/mm²·m/s per il servizio continuo a secco.
Composito in PTFE o composito in POM (tipo DX)?
Composito in PTFE per il funzionamento a secco, le temperature alte e basse e la velocità. Composito in POM (JBM-20) per un fattore PV più alto con grasso e una migliore tolleranza a sporco e carico di bordo, ma solo fino a 130 °C e solo con l’ingrassaggio iniziale.
Il foro si può lavorare dopo il piantaggio?
No. Lo strato di scorrimento è spesso pochi centesimi di millimetro. La boccola è finita a misura e il foro assume la quota di funzionamento una volta piantata in una sede H7; dimensionate correttamente la sede, invece.
Esistono boccole in PTFE senza piombo?
Sì. Gli strati di scorrimento senza piombo sono disponibili e sono di serie sulla JBM-1B con supporto in bronzo e sulla JBM-1S con supporto in inox. Indicate il requisito nella richiesta, così la dichiarazione dei materiali corrisponde.
Inviateci albero, sede e condizioni di lavoro.
I nostri tecnici confermano la variante e gli accoppiamenti e quotano entro 12 ore. I campioni sono gratuiti e non c’è minimo d’ordine.
