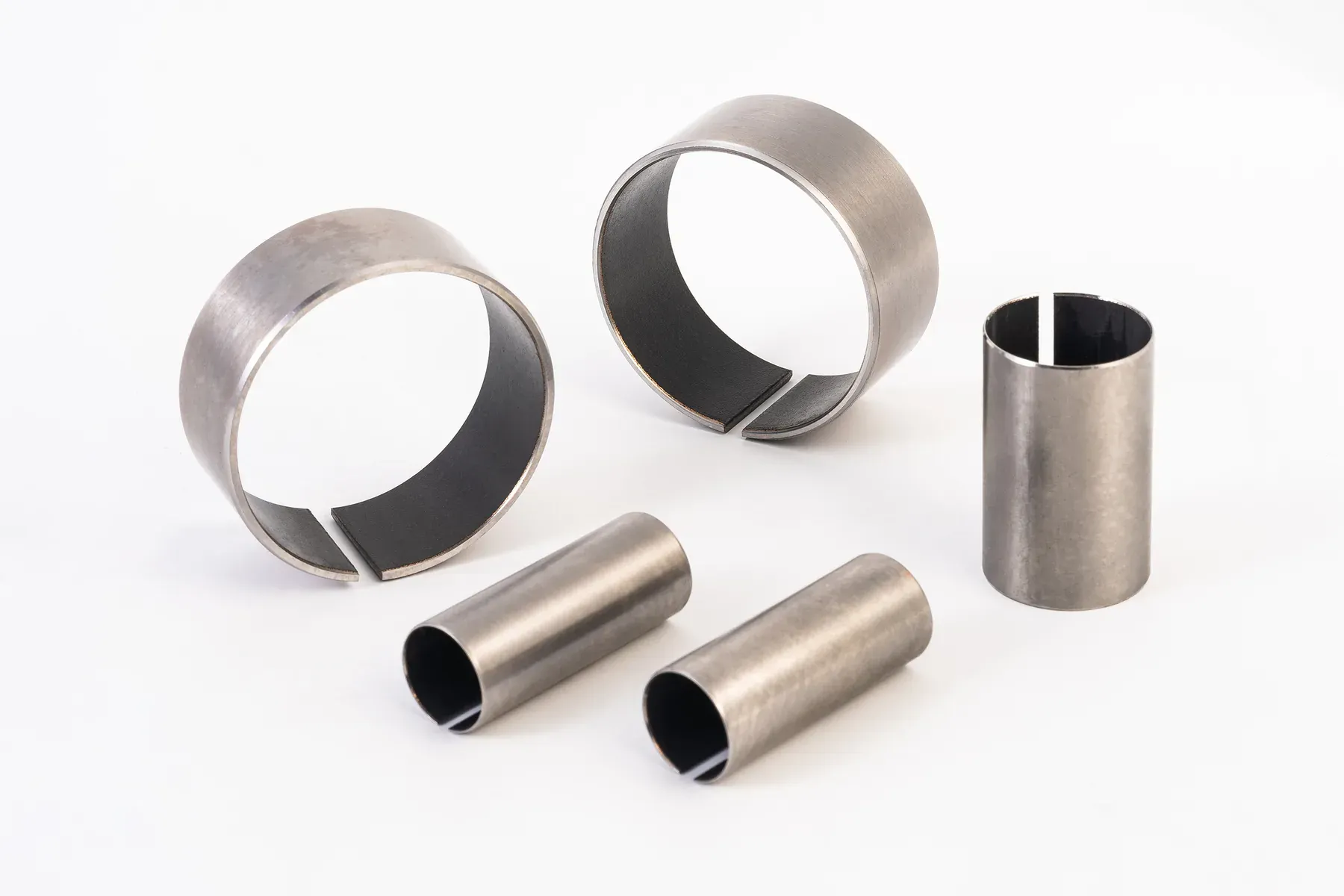

Dimensioni boccole in acciaio temprato
Le boccole cilindriche in acciaio temprato JBM-ST si producono su commessa in dimensioni metriche e in pollici, con foro metrico nominale da 20 a 150 mm. Qui sotto trovate le misure di riferimento; qualsiasi altra combinazione foro × diametro esterno × lunghezza si quota a partire dal vostro disegno.
Le misure delle boccole in acciaio temprato si scrivono foro × diametro esterno × lunghezza. La misura nominale fissa l’ingombro; l’accoppiamento con il perno e con la sede, lo schema delle cave e la posizione del foro d’olio si definiscono per il pezzo quotato.
- Foro metrico nominale 20–150 mm; misure in pollici su richiesta
- Materiali: acciaio 45, 40Cr, 20CrMo, GCr15; durezza 58–62 HRC
- Le misure di riferimento si producono su commessa e si confermano in fase di preventivo; i campioni sono gratuiti
- Le misure fuori gamma si lavorano a disegno
Misure di riferimento metriche (mm)
Riferimenti completi a catalogo Bushing MFG. Lo spessore di parete deriva da foro e diametro esterno.
| Riferimento | Foro d | Ø esterno D | Lunghezza L | Parete | Fornitura | Preventivo |
|---|---|---|---|---|---|---|
| BM556545 | 55 | 65 | 45 | 5 | Su commessa | Preventivo |
| BM607070 | 60 | 70 | 70 | 5 | Su commessa | Preventivo |
Quote nominali. Tolleranze di foro e diametro esterno, gioco di funzionamento, ritenuta nella sede, schema delle cave e posizione del foro d’olio vengono rilasciati con la configurazione JBM-ST quotata.
Gamma nominale
| Parametro | JBM-ST |
|---|---|
| Gamma di fori metrici | Diametro interno nominale 20–150 mm |
| Sistemi di unità | Metrico e pollici |
| Acciai | Acciaio 45 · 40Cr · 20CrMo · GCr15 |
| Durezza del foro | 58–62 HRC |
| Elementi nel foro | Cave d’olio e fori radiali di alimentazione secondo schema |
| Modalità di fornitura | Su commessa · campione gratuito · nessun minimo d’ordine |
Come si scrive la misura di una boccola in acciaio temprato
Tre quote definiscono l’ingombro cilindrico. Mantenete i simboli usati sul vostro disegno; le voci qui sotto spiegano la funzione di ciascuna misura.
Foro d (diametro interno)
La superficie di scorrimento contro il perno. Misurate sul diametro; se su un pezzo usato si notano usura, conicità o ovalizzazione, registrate le singole letture invece di una media.
Diametro esterno D
La superficie che si posiziona nella sede. Escludete l’eventuale flangia e quotate a parte un diametro esterno a gradini.
Lunghezza L
Tra le due facce terminali, lungo l’asse. Spessore della flangia, spallamento o lamatura richiedono una quota propria.
Rappresentate il pezzo in vista frontale, laterale e in sezione
Una sola fotografia o un solo diametro non bastano a definire una boccola in acciaio. Il disegno deve fissare l’ingombro e posizionare ogni elemento a partire da un riferimento chiaro.
- Vista frontale: foro e diametro esterno su assi comuni; diametro della flangia, schema dei fori o profilo non circolare, dove presenti.
- Vista laterale: lunghezza totale, spessore della flangia, spallamenti e gradini; fori e cave quotati da una faccia terminale.
- Sezione o dettaglio: forma della cava, diametro del foro d’olio, smussi, raggi, scarichi e orientamento dell’eventuale taglio, con le superfici di scorrimento, di posizionamento e di gioco identificate.
Come misurare una boccola in acciaio esistente
Un pezzo usurato smontato da una macchina documenta il montaggio, non il disegno nominale di produzione. Registrate lo stato prima di misurare e inviateci le letture: quotiamo a partire dalle vostre quote o dal vostro disegno.
Indicate lo stato del campione
Nuovo, smontato dopo l’uso o ancora montato. Fotografate entrambe le facce terminali e il fianco prima di pulirlo.
Misurate il foro in più punti
Vicino a entrambe le estremità e a diverse angolazioni, con un alesametro. Tenete separate le letture se sono presenti conicità o ovalizzazione.
Misurate la superficie esterna di posizionamento
Sulla superficie cilindrica che appoggia in sede, lontano da danni, cave o linea di taglio. Registrate a parte i diametri a gradini e il diametro della flangia.
Rilevate lunghezza e posizioni assiali
Prima la lunghezza totale; poi flange, spallamenti, cave e fori trasversali, tutti dalla stessa faccia terminale.
Annotate i dettagli costruttivi
Marcature del materiale, trattamento superficiale, fori di lubrificazione, schema delle cave, smussi ed eventuale taglio. Non deducete tipo di acciaio o durezza dal colore.
Tenete separate le quote di montaggio
Registrate albero e sede separatamente. Il gioco o l’interferenza di un montaggio usurato non sono la tolleranza di un pezzo nuovo.
Accoppiamento, tolleranze e dettagli delle cave
Foro, diametro esterno e lunghezza nominali identificano l’ingombro. Gioco sull’albero, ritenuta nella sede, tipo di acciaio, durezza, finitura superficiale ed elementi di lubrificazione completano la definizione di produzione.
- Definite l’accoppiamento a partire dal perno e dalla sede: registrate separatamente il diametro del perno e il foro della sede; gioco di funzionamento e ritenuta devono essere adatti al vostro montaggio, non alla tabella di un altro costruttore.
- Tenete distinta la misura nominale dalla tolleranza: 55 × 65 × 45 indica l’ingombro, non la variazione ammessa, la finitura, la concentricità o il ciclo di trattamento termico.
- Posizionate fori d’olio e cave in base alla funzione: quotate ciascuno da una faccia terminale definita e rispetto al punto di alimentazione della sede e all’arco caricato.
Su richiesta viene emesso un rapporto dimensionale da macchina di misura a coordinate per il pezzo finito.
Domande frequenti
Quali sono le misure standard delle boccole in acciaio temprato?
Le boccole cilindriche JBM-ST si producono in dimensioni metriche e in pollici standard, con foro metrico nominale da 20 a 150 mm. I riferimenti completi pubblicati sono 55 × 65 × 45 mm e 60 × 70 × 70 mm; ogni misura si produce su commessa e si conferma in fase di preventivo.
Producete boccole in acciaio temprato in pollici?
Sì. Indicate foro, diametro esterno e lunghezza in pollici decimali o in frazioni, con l’unità di misura: quotiamo direttamente il pezzo in pollici invece di convertirne uno metrico.
Con quali tolleranze lavorate?
Con l’accoppiamento indicato sul vostro disegno. Se il disegno non ne riporta, inviateci il diametro del perno e il foro della sede: gioco di funzionamento e ritenuta nella sede li proponiamo noi per il pezzo quotato.
Potete copiare una boccola usurata?
Quotiamo a partire da un disegno o dalle quote che avete rilevato; la misurazione di pezzi usati non è un servizio che offriamo. I passaggi di misura qui sopra indicano che cosa registrare perché il preventivo rifletta la misura nominale originale e non l’usura.
Quotate una misura di riferimento o inviateci la vostra.
Foro × diametro esterno × lunghezza, perno e sede, il tipo di acciaio se lo avete già scelto. Preventivo entro 12 ore, campione gratuito, nessun minimo d’ordine.
Risposta al preventivo: 12 h · Campioni gratuiti · Nessun minimo d’ordine
