Boccole su misura dal vostro disegno
Gran parte di ciò che esce dallo stabilimento di Jiaxing è realizzato su disegno del cliente e non da una pagina di catalogo: boccole a gradini e flangiate, fori con cave, grandi diametri, misure in pollici, leghe speciali, piastre di usura e segmenti. Inviate il disegno, oppure le dimensioni con le condizioni di lavoro, e il campione arriva in pochi giorni.
- 25Torni e alesatrici CNC
- 20Linee di formatura automatizzate
- 3–5 giorniConsegna dei campioni in bronzo
- 12 hPreventivo

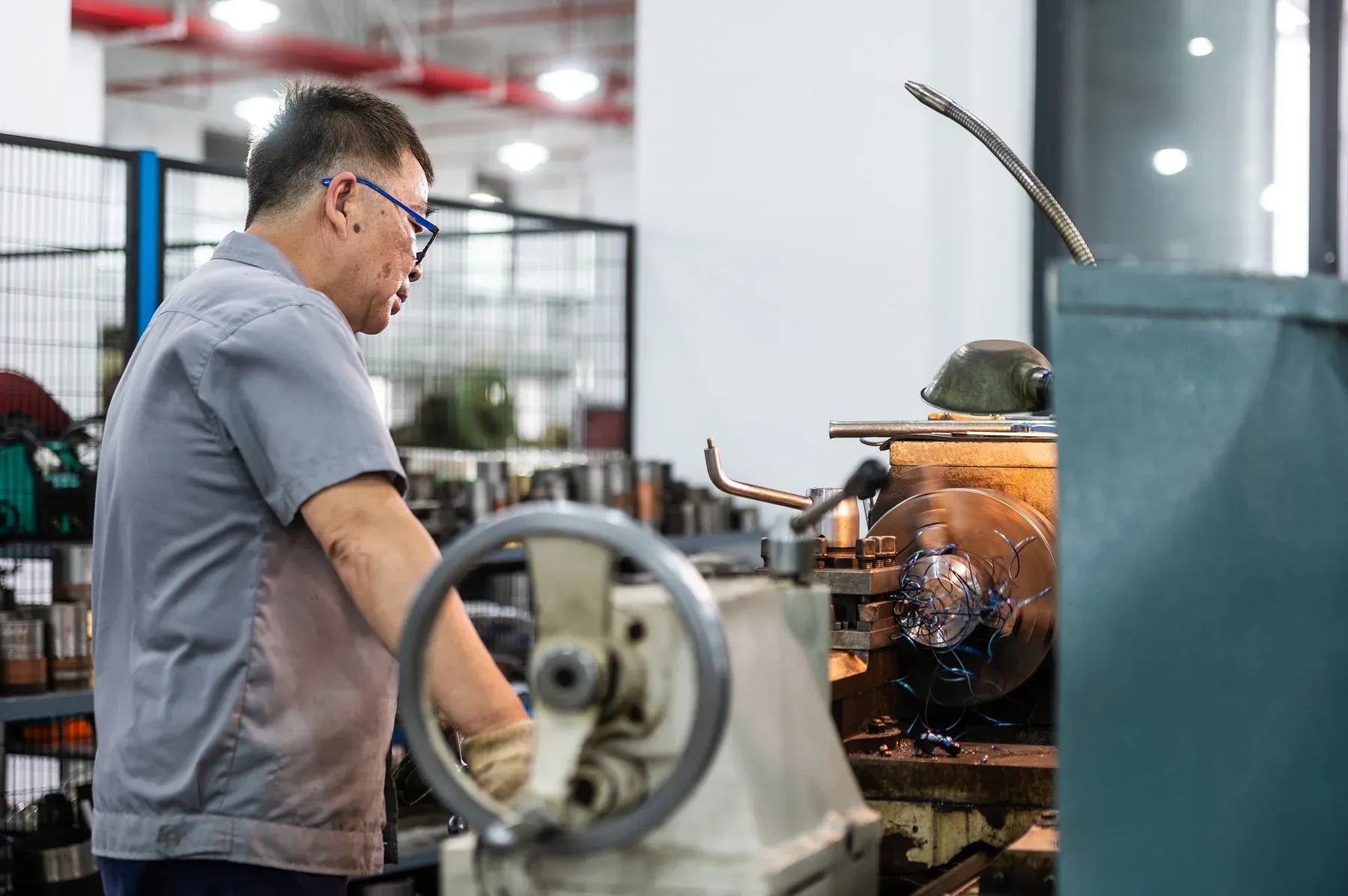

Una boccola su misura è qualsiasi cuscinetto a strisciamento fuori dalle serie standard: una misura, uno spessore di parete, una flangia o una cava non standard; una lega o uno strato speciale; una forma a gradini, con asole, filettata o forata; oppure un pezzo standard con caratteristiche aggiuntive. Bushing MFG le ricava da barra e da piastra su 25 macchine CNC e le forma da nastro su 20 linee automatizzate, in tutti i materiali in cui produce le boccole standard.
- Materiali: leghe di bronzo fuso, acciaio temprato, bimetallo, composito in PTFE e POM, bronzo con inserti in grafite, ottone, polimeri
- Pezzi lavorati a macchina Ø3–1000 mm, metrici e in pollici, con le vostre tolleranze; pezzi formati a disegno dove il volume giustifica l’attrezzatura
- Campioni gratuiti dei pezzi a disegno, nessun quantitativo minimo d’ordine, preventivo entro 12 ore
- Certificato della materia prima di serie; rapporto dimensionale CMM, PPAP di livello 3 e prove in nebbia salina fino a 720 h su richiesta
- Sistema qualità ISO 9001; IATF 16949 per i programmi automotive
Cosa produciamo a disegno
Tutto ciò che un cuscinetto a strisciamento può essere, in ognuno dei materiali presenti su questo sito.
Boccole cilindriche fuori standard
Qualsiasi foro, spessore di parete e lunghezza entro Ø3–1000 mm nei materiali lavorati a macchina; metriche o in pollici; tolleranze secondo il vostro disegno.
Boccole flangiate, a gradini e con spallamento
Flange integrali di qualsiasi diametro e spessore, diametri esterni o interni a gradini, spallamenti che sostituiscono una ralla.
Fori con cave e forature
Cave dritte, elicoidali, a otto e a disegno del cliente; fori radiali di lubrificazione posizionati sull’alimentazione della sede; gole esterne di ritegno.
Grandi diametri e segmenti
Anelli in bronzo e in bronzo con inserti in grafite fino a Ø1000 mm, rivestimenti in due metà e a segmenti, piastre di usura curve.
Ralle e piastre di usura
Con cave, linguette, fori e lamature, piane o curve, in bronzo, composito e bronzo-grafite.
Leghe e strati speciali
Bronzo all’alluminio, C86300, bronzi allo stagno senza piombo; supporti in acciaio inox o bronzo sui compositi; strati di scorrimento senza piombo.
Pezzi formati
Boccole avvolte bimetalliche, avvolte in bronzo e composite in diametri, lunghezze e flange non standard, quando il volume giustifica l’attrezzatura.
Corrispondenze
Pezzi quotati a partire da codici OE e di concorrenti dopo il confronto di dimensioni e materiale; intercambiabilità confermata pezzo per pezzo.
Cosa deve indicare il disegno
Un disegno completo ottiene un preventivo in 12 ore e un campione senza un secondo giro di domande. Se il disegno non c’è, bastano le stesse informazioni in forma di elenco.
- Dimensioni e tolleranze. Foro, diametro esterno, lunghezza, flangia, smussi; la classe di accoppiamento (per esempio foro H7 dopo il piantaggio, diametro esterno s6) oppure le dimensioni di albero e sede perché possiamo proporne una.
- Materiale. Lega o serie per numero (C93200, JBM-800, JBM-10) oppure le condizioni di lavoro: carico, velocità, temperatura, lubrificazione, ambiente.
- Elementi di lubrificazione. Schema delle cave, diametro e posizione angolare del foro di lubrificazione rispetto al carico e all’alimentazione della sede, oppure il disegno della sede.
- Albero e sede. Materiale, durezza, finitura e tolleranza dell’albero; materiale della sede e tolleranza del foro. Gli accoppiamenti si definiscono a partire da questi.
- Superficie e marcatura. Rugosità superficiale, placcatura o rivestimento, marcatura del pezzo e requisiti di imballaggio.
- Quantità e programma. Quantità per campione, lotto e fabbisogno annuo; programma di consegna; certificati e rapporti richiesti (certificato del materiale, rapporto CMM, PPAP).
Dal disegno alla produzione
Cinque passaggi; i primi tre richiedono pochi giorni.
Preventivo entro 12 ore
I nostri tecnici esaminano il disegno, propongono materiale e accoppiamenti se non specificati e quotano. Le eventuali domande arrivano nello stesso messaggio.
Campione in 3–5 giorni
I campioni in bronzo vengono lavorati e spediti in 3–5 giorni lavorativi; i campioni dei pezzi standard e a disegno sono gratuiti. I pezzi formati seguono una volta concordata l’attrezzatura.
Approvazione
Provate il campione nell’applicazione. Su richiesta viene emesso un rapporto dimensionale CMM; documentazione PPAP di livello 3 per i programmi automotive.
Produzione
Produzione a lotti o programmata su 25 macchine CNC e 20 linee automatizzate nell’ambito del sistema ISO 9001, con certificati della materia prima per il materiale impiegato.
Ordini ripetitivi
Disegno, materiale e piano di controllo restano archiviati; gli ordini ripetitivi vengono quotati e spediti più rapidamente.
Cosa non facciamo
Perché la richiesta arrivi nel posto giusto.
- Misurare o ricostruire il disegno di una boccola usata: inviate un disegno o le dimensioni rilevate sul pezzo e quotiamo a partire da quelle
- Cuscinetti volventi (a sfere, a rulli, a rullini) e i relativi supporti
- Perni, alberi, guarnizioni e gruppi completi; consigliamo sulle specifiche del perno, ma produciamo la boccola
- Dichiarazioni di intercambiabilità basate sul solo codice articolo: ogni corrispondenza viene verificata dimensione per dimensione
Domande frequenti
Qual è il minimo d’ordine per una boccola su misura?
Non esiste. Anche un singolo pezzo lavorato a macchina viene quotato e prodotto; i campioni dei pezzi standard e a disegno sono gratuiti.
In quanto tempo posso avere un campione?
I campioni in bronzo lavorati a macchina partono in 3–5 giorni lavorativi dall’approvazione del disegno. Per acciaio, compositi e pezzi formati i tempi vengono confermati con il preventivo.
Quali formati di file accettate?
Per quotare basta un disegno PDF; i file STEP o DXF aiutano per le forme complesse. Va bene anche uno schizzo quotato o un elenco di dimensioni con le condizioni di lavoro.
Potete riprodurre il codice di un concorrente o un codice OE?
Sì, dopo aver confrontato dimensioni e materiale con il pezzo o con il suo disegno. L’intercambiabilità viene confermata pezzo per pezzo, non dal solo codice.
Quali certificati e rapporti sono disponibili?
Il certificato della materia prima è di serie. Rapporto dimensionale CMM, documentazione PPAP di livello 3 e prove in nebbia salina fino a 720 ore vengono forniti su richiesta. Il sistema qualità è certificato ISO 9001; la IATF 16949 si applica ai programmi automotive.
Potete misurare la mia vecchia boccola e farne una copia?
No; la misurazione di pezzi usati non è un servizio che offriamo. Misurate il foro della sede e il perno su superfici non usurate, oppure inviate il disegno, e quotiamo a partire dalle vostre dimensioni.
Inviateci il disegno.
Preventivo entro 12 ore, campione gratuito, nessun minimo d’ordine. Se il disegno non c’è ancora, inviate le dimensioni e le condizioni di lavoro: i nostri tecnici disegnano il pezzo insieme a voi.
Risposta al preventivo: 12 h · Campioni gratuiti · Nessun minimo d’ordine
