Boccole e ralle reggispinta per materiale
Dieci linee di prodotto realizzate in un unico stabilimento a Jiaxing. Partite dal materiale se lo conoscete già; altrimenti partite dalla forma o dall’applicazione. Ogni linea è disponibile in misure standard e a disegno.
Per materiale
Il materiale antifrizione decide carico, velocità, lubrificazione e durata. Questi sono i materiali che produciamo, ognuno con la propria pagina, le proprie misure e i propri limiti.
Boccole in bronzo
Serie JBM-600: bronzine fuse e lavorate a macchina in C93200 (SAE 660), bronzo allo stagno, all’alluminio e ottone ad alta resistenza. Ø3–1000 mm su 25 macchine CNC.
JBM-600 · lubrificate
Boccole bimetalliche
Supporto in acciaio con strato antifrizione in bronzo sinterizzato, nastro prodotto internamente. Sei leghe, anche senza piombo.
Supporto in acciaio · lubrificate

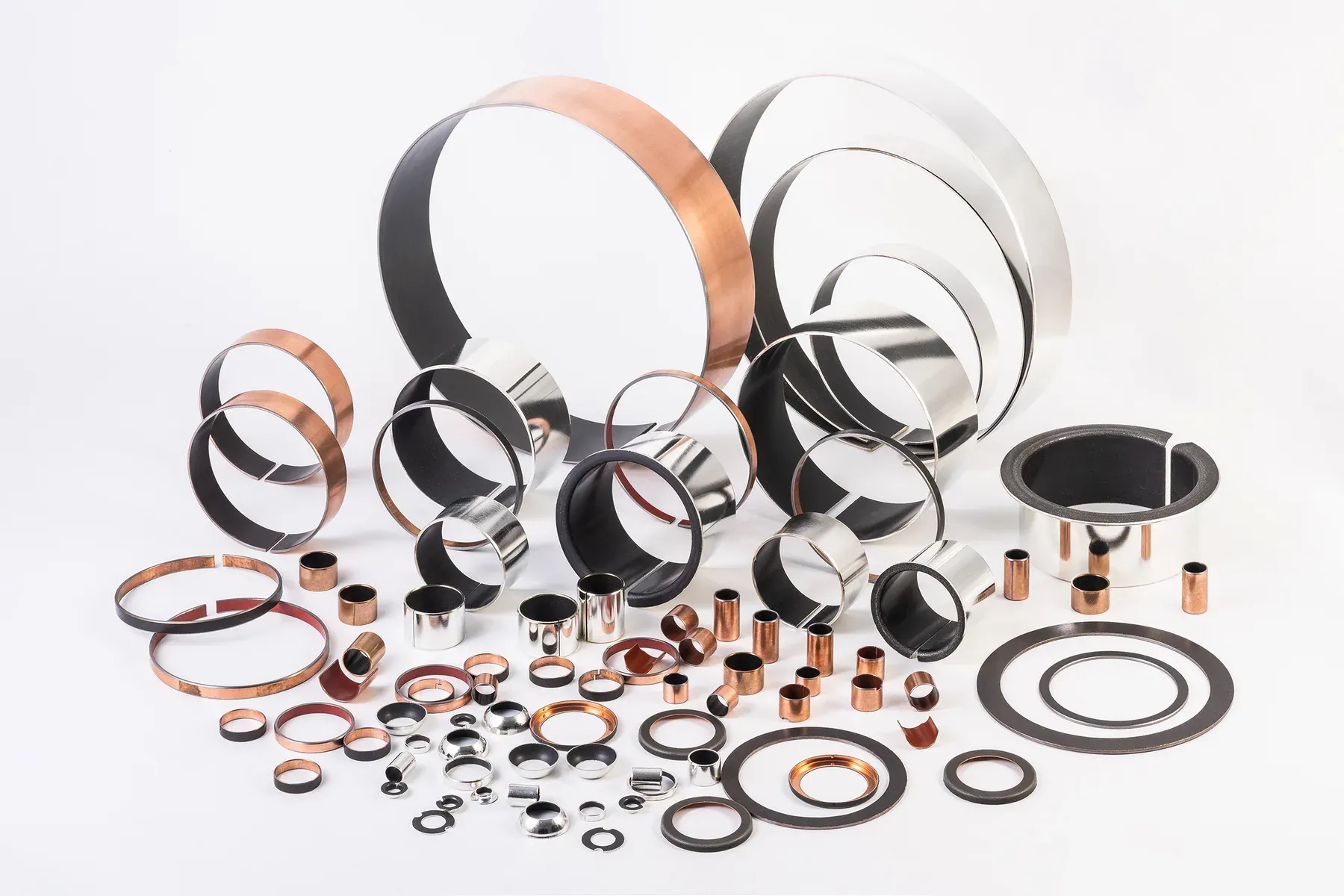

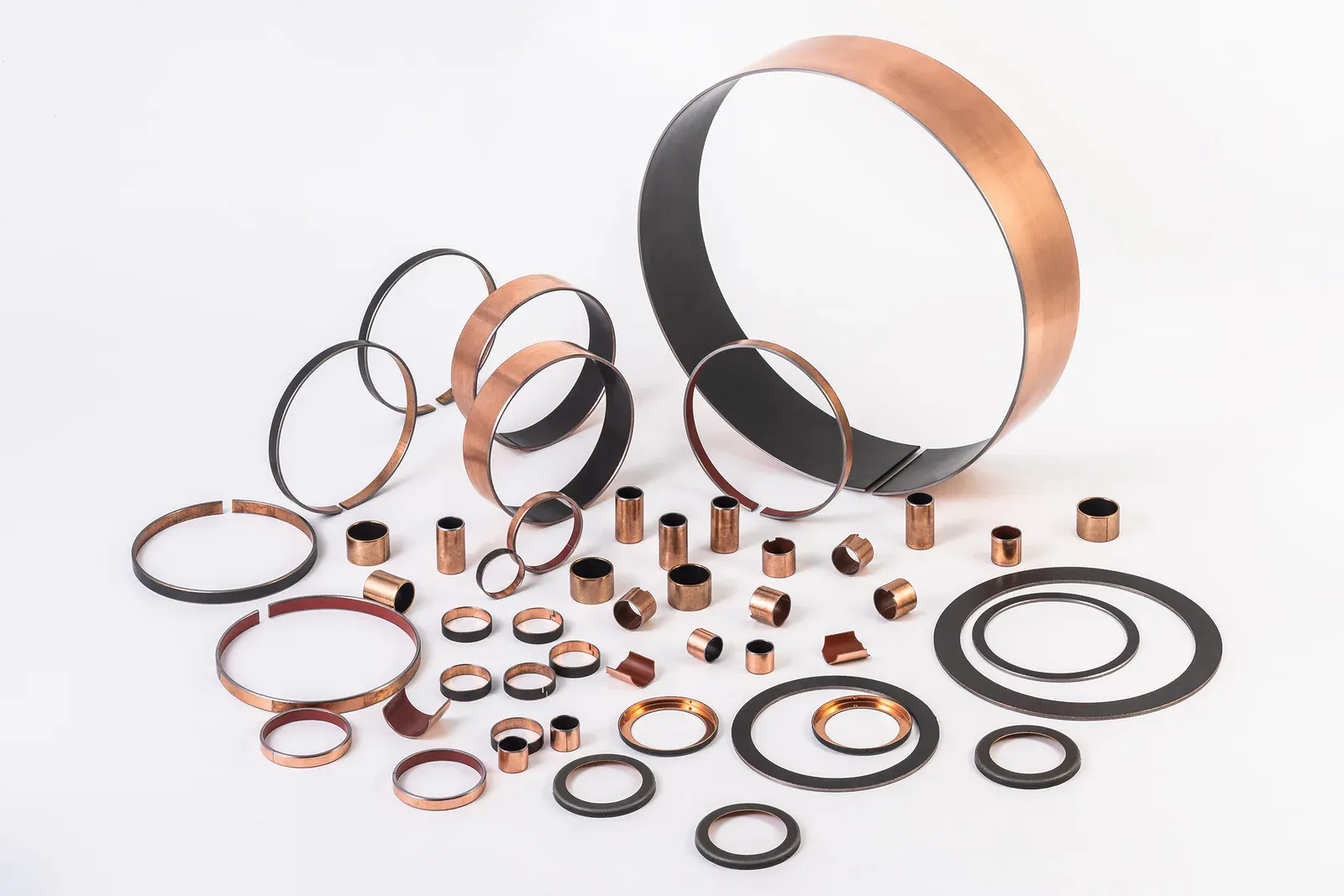

Boccole composite
Strati autolubrificanti in PTFE e POM su supporto in acciaio o bronzo per snodi esenti da manutenzione.
Autolubrificanti
Boccole in PTFE
Boccole cilindriche in PTFE con supporto in acciaio (tipo DU), boccole flangiate, ralle e nastri per il funzionamento a secco.
Funzionamento a secco
Boccole in acciaio temprato
Boccole in acciaio trattato termicamente, 58–62 HRC, per articolazioni lente, molto caricate e lubrificate delle macchine movimento terra.
58–62 HRC
Boccole in bronzo con inserti in grafite
Bronzo con inserti di lubrificante solido per moti lenti, caldi, pesanti o intermittenti senza grasso.
Lubrificante solido
Boccole in bronzo sinterizzato
Bronzo poroso impregnato d’olio JBM-700 per piccoli motori, ventilatori e alberi di elettrodomestici.
JBM-700 · impregnate d’olio
Boccole in plastica
Serie JBM-30: boccole in POM, nylon, UHMWPE e PTFE dove peso, corrosione o isolamento elettrico escludono il metallo.
JBM-30 · polimeri
Per forma
Tutti i materiali qui sopra possono essere forniti come boccola cilindrica, boccola flangiata o ralla reggispinta, oppure lavorati a disegno.
Boccole flangiate
La flangia posiziona assialmente la boccola e sopporta spinte leggere. Bronzo, bimetallo, composito in PTFE e acciaio.
Radiale + assiale leggero
Ralle reggispinta
Anelli piani per il carico assiale, in bronzo, bimetallo, bronzo-grafite e composito in PTFE.
Assiale
Boccole su misura a disegno
Geometrie speciali, boccole in due metà, cave di lubrificazione a disegno e grandi diametri. Campioni in bronzo in 3–5 giorni.
Su commessa
Come scegliere tra le diverse linee
Si parte dalla lubrificazione. Se lo snodo verrà ingrassato a intervalli regolari, una boccola metallica lubrificata (bronzo, bimetallo o acciaio temprato) sopporta i carichi più alti al costo più basso. Se invece non verrà ingrassato, o non deve esserlo, serve una costruzione autolubrificante: composito in PTFE o POM, bronzo con inserti in grafite oppure bronzo sinterizzato impregnato d’olio.
Poi si considerano insieme carico e velocità. Moti lenti e pesanti (perni, articolazioni, leveraggi) favoriscono acciaio temprato, bimetallo e bronzo-grafite. Rotazioni più rapide con carico moderato favoriscono il bronzo lubrificato a olio, il composito in PTFE o il bronzo sinterizzato. Urti, disallineamenti e sporco favoriscono i bronzi massicci, più robusti, rispetto alle costruzioni a parete sottile.
La tabella riassume il posizionamento di ogni linea di prodotto. Quando due soluzioni sono entrambe adatte, inviate il ciclo di lavoro insieme alla richiesta: i nostri tecnici indicheranno quale userebbero, e perché.
| Linea di prodotto | Serie JBM | Lubrificazione | Carico | Velocità | Impiego tipico |
|---|---|---|---|---|---|
| Bronzo (fuso, lavorato a macchina) | JBM-600 – 640 | Grasso o olio | Alto | Bassa – media | Pompe, presse, articolazioni di macchine agricole e movimento terra |
| Bronzo avvolto (nastro CuSn8) | JBM-090 / 092 | Grasso | Alto | Bassa – media | Articolazioni in grandi volumi, macchine agricole e movimento terra leggere |
| Bimetallo (bronzo su supporto in acciaio) | JBM-800 | Grasso o olio | Alto | Bassa – media | Motori, cambi, oleodinamica e telai |
| Acciaio temprato | JBM-ST | Grasso | Molto alto, lento | Molto bassa | Perni di escavatori, pale caricatrici e impianti di perforazione |
| Bronzo-grafite | JBM-650 | Lubrificante solido | Alto | Bassa | Forni, acciaierie, paratoie e snodi a moto intermittente |
| Composito in PTFE (tipo DU) | JBM-10 | Nessuna (a secco) | Medio | Bassa – media | Cilindri idraulici, pompe a ingranaggi, cerniere, automotive |
| Composito in POM | JBM-20 | Grasso iniziale | Medio | Bassa – media | Telai, sterzo, meccanismi di porte e sedili |
| Bronzo sinterizzato | JBM-700 | Impregnato d’olio | Basso – medio | Media – alta | Piccoli motori, ventilatori, elettrodomestici, macchine per ufficio |
| Plastica | Serie JBM-30 | Nessuna | Basso | Bassa – media | Meccanismi leggeri, alimentare, ambienti corrosivi o isolamento elettrico |
Posizionamento qualitativo. Il numero di serie JBM identifica la linea di prodotto su disegni e preventivi; ogni pagina prodotto riporta i propri limiti; non confrontate i valori tra linee diverse senza conoscere le condizioni operative che li accompagnano.
Cosa produciamo internamente
Le boccole in bronzo vengono tornite e alesate internamente su 25 macchine CNC partendo da bronzo fuso e massiccio, da Ø3 a Ø1000 mm. Il nastro bimetallico viene sinterizzato e laminato nel nostro stabilimento prima di essere formato in boccole, quindi l’adesione tra supporto in acciaio e strato antifrizione resta sotto il nostro controllo. Le boccole composite escono da linee automatizzate: 20 linee in totale producono circa due milioni di pezzi al mese su tutte le linee di prodotto.
Ogni pezzo viene controllato rispetto al disegno del cliente; su richiesta viene emesso un rapporto dimensionale da macchina di misura a coordinate. Lo stabilimento è certificato ISO 9001; i programmi automotive sono gestiti secondo IATF 16949 con presentazione PPAP di livello 3.
Domande frequenti
Quale materiale per boccole è il migliore per carichi elevati?
Per articolazioni lente, molto caricate e ingrassate: acciaio temprato o bimetallo. Per carichi elevati dove il grasso non può essere rinnovato: bronzo con inserti in grafite. Il bronzo massiccio come C93200 o C86300 copre i carichi elevati con urti e disallineamenti quando la lubrificazione è disponibile.
Quale boccola funziona senza lubrificazione?
Le boccole composite in PTFE (tipo DU) funzionano a secco. Il bronzo con inserti in grafite porta con sé il proprio lubrificante solido. Il bronzo sinterizzato trattiene l’olio nei pori per tutta la vita di un albero poco caricato. Il composito in POM richiede una sola carica iniziale di grasso.
Posso ordinare piccole quantità o un singolo campione?
Sì. Non c’è alcun quantitativo minimo d’ordine e i campioni dei pezzi standard e a disegno sono gratuiti.
Fornite in base al mio codice articolo attuale?
Quotiamo a partire dal codice di un fornitore, da un riferimento OE o dalla designazione di un concorrente dopo aver confrontato dimensioni e materiale. L’intercambiabilità viene confermata pezzo per pezzo, mai data per scontata.
Non sapete quale materiale scegliere? Inviateci il ciclo di lavoro.
Carico, velocità, temperatura, lubrificazione e ambiente: i nostri tecnici rispondono entro 12 ore con il materiale che userebbero e un preventivo.
Risposta al preventivo: 12 h · Campioni gratuiti · Nessun minimo d’ordine
